水平定向鉆 就是在不需要開挖地面的情況下，鋪設地下管線的機械設備，它能在地下一定半徑內成功避開障礙物，能在地下為粘土，沙土等地層中作業，廣泛使用于電力，通訊，石油以及天然氣等領域的柔性管線鋪設。

水平定向鉆技術不受管道埋深、地面限制、地下水等影響。施工速度快、成本低、可解決開挖鋪管無法解決的一系列難題，在管道穿越水域、鐵路、公路等無法開挖或禁止開挖領域時，體現了充分的優越性和科學性。

分步流程：

1、施工準備

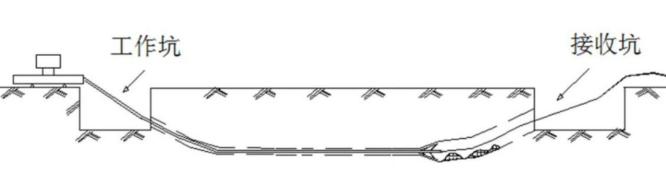

1、場地布置：水平定向鉆穿越部位，在管道的起點設置一個工作坑，在管道的重點設置一個接受坑，并在管道發送一端布置泥漿制作系統及管道發送系統。

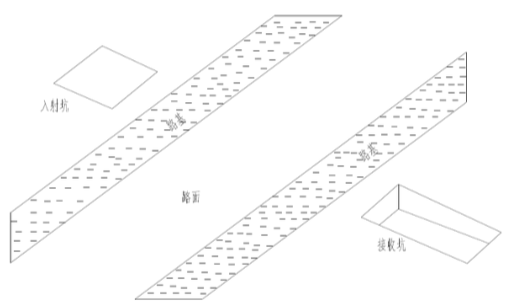

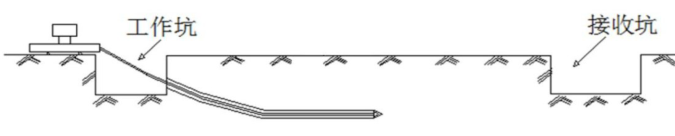

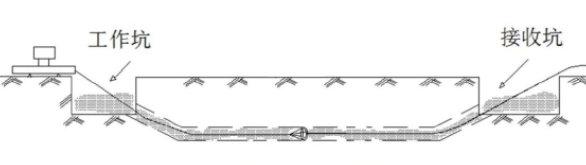

入射坑和接受坑布置

入射工作坑

2、鉆機進場：

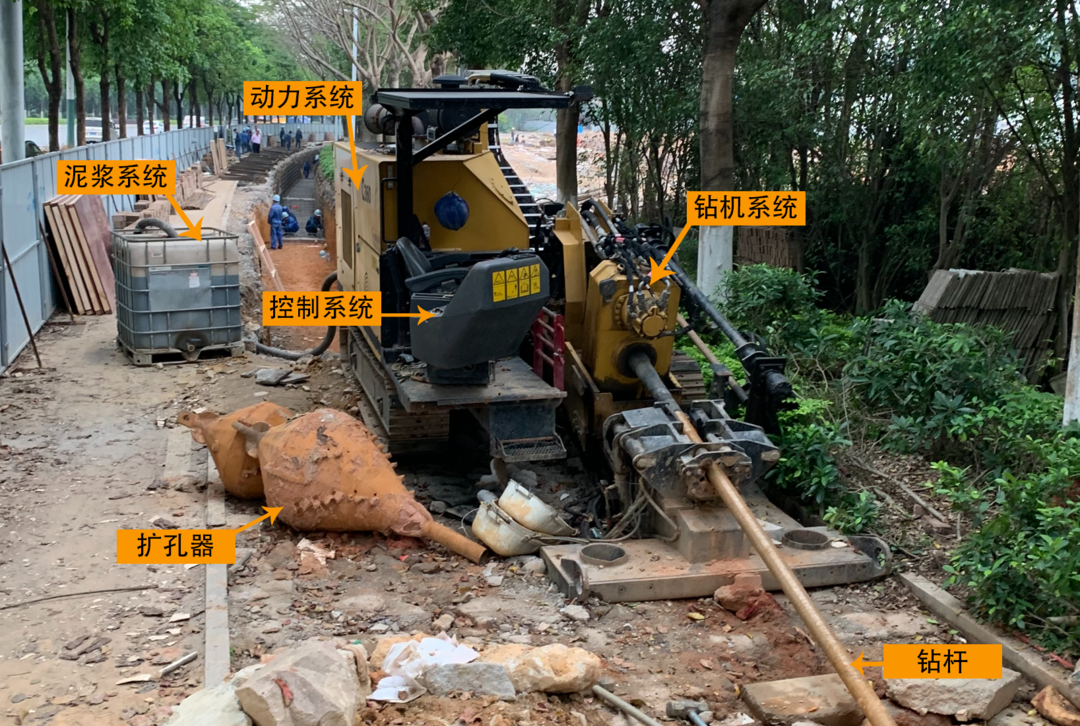

水平定向鉆機是主要裝備，一般集成了鉆機系統、動力系統和控向系統、泥漿系統。

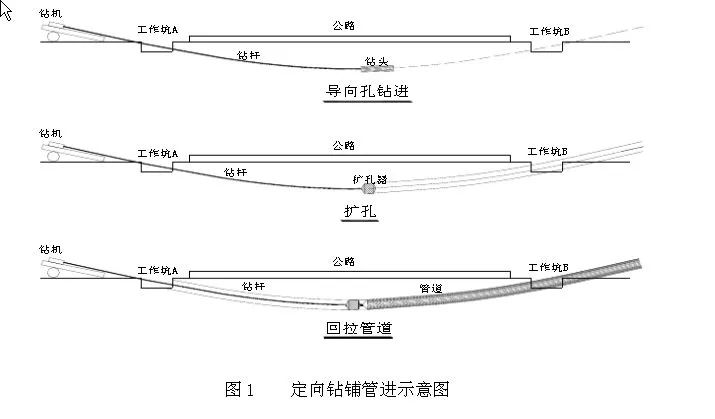

2、導向孔鉆進

類似于架空線路先放導引繩，再放牽引繩。水平定向鉆也是先鉆導向孔，再利用擴孔器進行擴孔。

導向孔鉆進時鉆具頭部安裝略大于鉆桿外徑的鉆頭。鉆進時保持推力均勻、勻速前進。根據阻力大小判斷是否有硬物或圖層的變化，以確定注水機給水壓力和給水量。

當遇硬質障礙物時不能鉆進時，記錄鉆桿長度，確定障礙物位置。如地面條件允許可人工挖探洞處理。

條件不允許，整體偏移鉆孔軸線，或者更換巖石鉆頭。

普通鉆頭

4、地下如何轉彎：

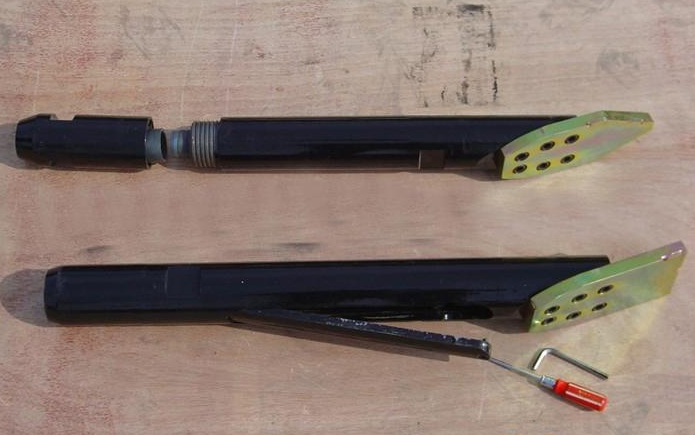

水平定向鉆的鉆桿實際上略微彎曲，這樣設計不僅是為了鉆桿能更輕松地在地下活動，更重要是為了轉彎時好控制，為了能夠?qū)崟r監測地下鉆孔的情況，通常水平定向鉆的鉆桿末端都會有一個轉向工具，在鉆頭向前開路的過程中，轉向工具會實時向地面?zhèn)鬏斻@孔的數據，地面上的人員根據調整鉆桿角度和方向。

5、擴孔

擴孔原因：穿越管道直徑大于250mm或地質土層為中砂、粗砂及砂礫土時，宜進行多級擴孔；應根據地層條件和鉆機能力合理選擇擴孔程序，管徑越大，擴孔次數越多，鉆機能力小，也應增加擴孔次數。

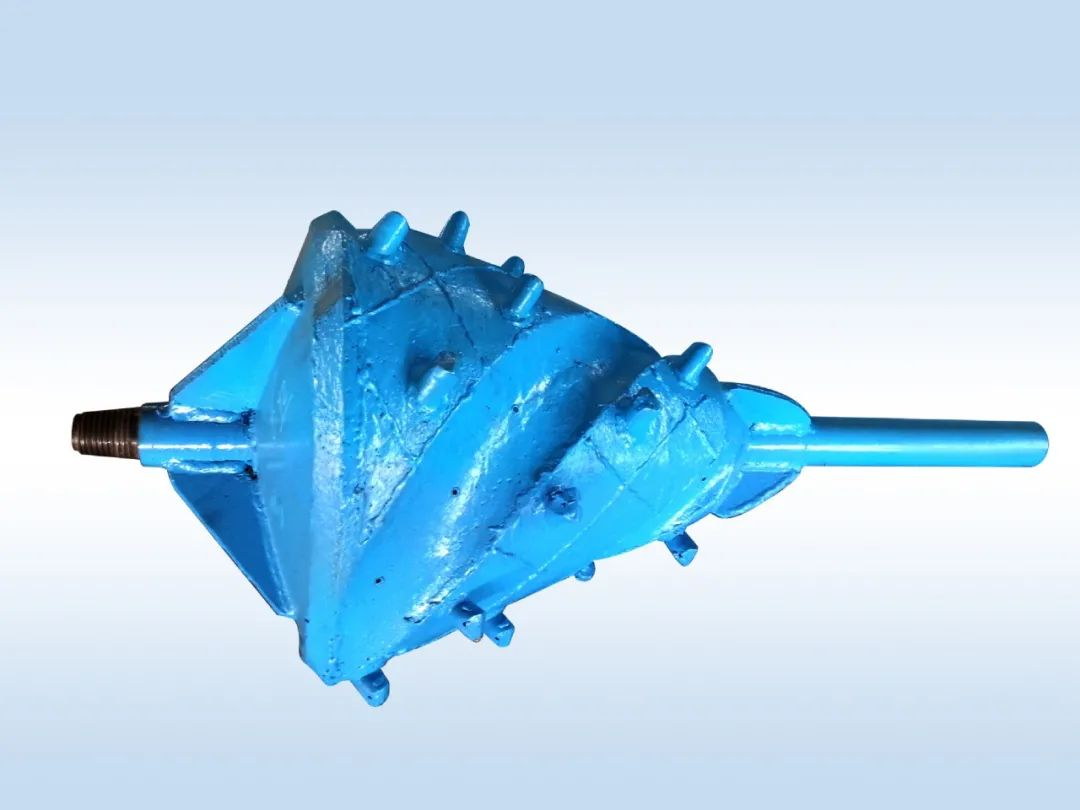

擴孔方法：導向孔鉆進至接收坑后，卸下鉆頭，換上擴孔鉆頭，開動鉆機回拉擴孔。同時注水機連續注適量水，通過鉆具攪拌孔泥土造泥漿，用以保護成孔孔壁，保持圍巖穩定，同時起到潤滑作用。

6、清孔

擴孔完成后，在鉆桿一端換上拉泥盤，進行拉泥成孔工作。此項工序主要是拉出擴孔碎屑的孔內土，形成光滑圓順的安管通道。

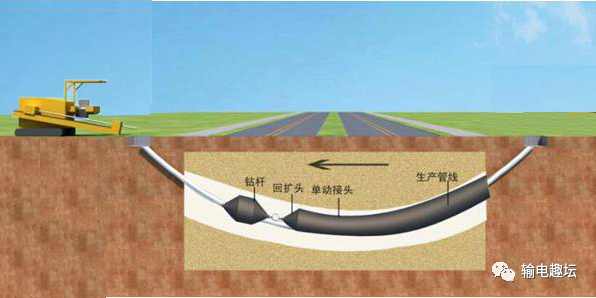

7、回拖拉管

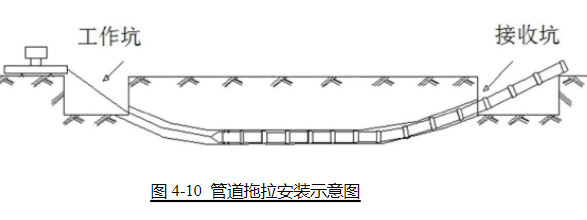

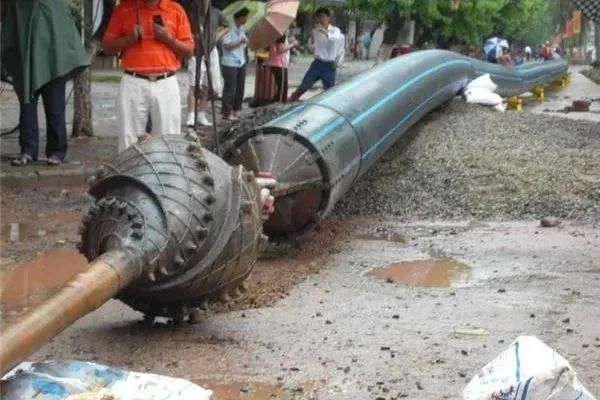

水平定向鉆宜采用沿管道縱向抗拉性能強的柔性管材（電纜保護管的選擇和熔接可見之前發文《電纜保護管的選型及其優缺點》）。電纜保護管熔接完成后，即可進入拉管施工。首先用封套將管頭密封，然后在管頭和鉆桿間安裝擴孔器，開始拉管施工，直至拉管完成。
